Образовательный набор «Возобновляемая энергия» Horizon

Образовательный набор Horizon Renewable Energy Science Kit FCJJ-37 «Возобновляемая энергия» — учебный комплект для практического изучения альтернативных источников энергии, принципов преобразования электричества и современных экологически чистых технологий.

Набор позволяет проводить эксперименты с солнечной и ветровой энергией, исследовать процессы получения водорода методом электролиза и его последующего преобразования в электричество с помощью водородного топливного элемента PEM.

В комплект входят солнечная панель, миниатюрный ветрогенератор со сменными лопастями, электролизёр, водородный топливный элемент, измерительные и соединительные компоненты.

Оборудование подходит для проведения лабораторных работ, демонстрационных опытов и групповых занятий в школах, образовательных центрах, инженерных лабораториях и учреждениях дополнительного образования.

Набор рассчитан на организацию занятий в группах до 4–5 учащихся.

Особенности и преимущества

• Несколько источников энергии. Изучение принципов работы солнечных панелей, ветрогенераторов и водородных топливных элементов в рамках одного комплекта.

• Практические эксперименты. Возможность самостоятельно собирать экспериментальные установки, изменять параметры и анализировать результаты.

• Изучение водородных технологий. Получение водорода и кислорода методом электролиза воды с последующим использованием водорода для выработки электроэнергии.

• Эксперименты с ветрогенератором. Исследование влияния формы, количества и угла установки лопастей на эффективность работы турбины.

• Изучение солнечной энергетики. Анализ зависимости выходной мощности солнечной панели от освещённости, температуры и угла наклона.

• STEM-обучение. Объединение знаний по физике, химии, инженерии и естественным наукам.

• Групповые занятия. Комплект подходит для совместного выполнения лабораторных и исследовательских проектов.

Возможности для проведения экспериментов

Солнечная энергетика:

• Исследование влияния температуры на работу солнечной панели.

• Определение зависимости мощности от угла наклона.

• Изучение влияния частичного затенения.

• Поиск точки максимальной выходной мощности.

Ветроэнергетика:

• Сборка и запуск миниатюрного ветрогенератора.

• Сравнение лопастей различной формы.

• Исследование влияния количества лопастей на производительность.

• Изменение угла установки лопастей.

• Измерение скорости вращения ротора.

• Определение эффективности работы турбины.

• Поиск условий максимальной выработки энергии.

Водородная энергетика:

• Разложение воды на водород и кислород методом электролиза.

• Определение минимального напряжения, необходимого для электролиза.

• Изучение работы PEM-электролизёра.

• Получение электричества с помощью водородного топливного элемента.

• Исследование характеристик и эффективности топливного элемента.

• Изучение процессов преобразования и хранения энергии.

Образовательные задачи

Использование комплекта помогает учащимся:

• Понять принципы работы возобновляемых источников энергии.

• Познакомиться с технологиями производства и использования водорода.

• Изучить законы сохранения и преобразования энергии.

• Освоить основы электрических цепей и экспериментальных измерений.

• Исследовать факторы, влияющие на эффективность энергетических установок.

• Развивать инженерное, аналитическое и критическое мышление.

• Приобретать навыки самостоятельной исследовательской и командной работы.

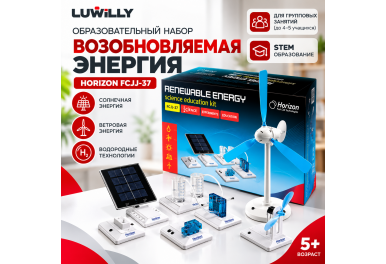

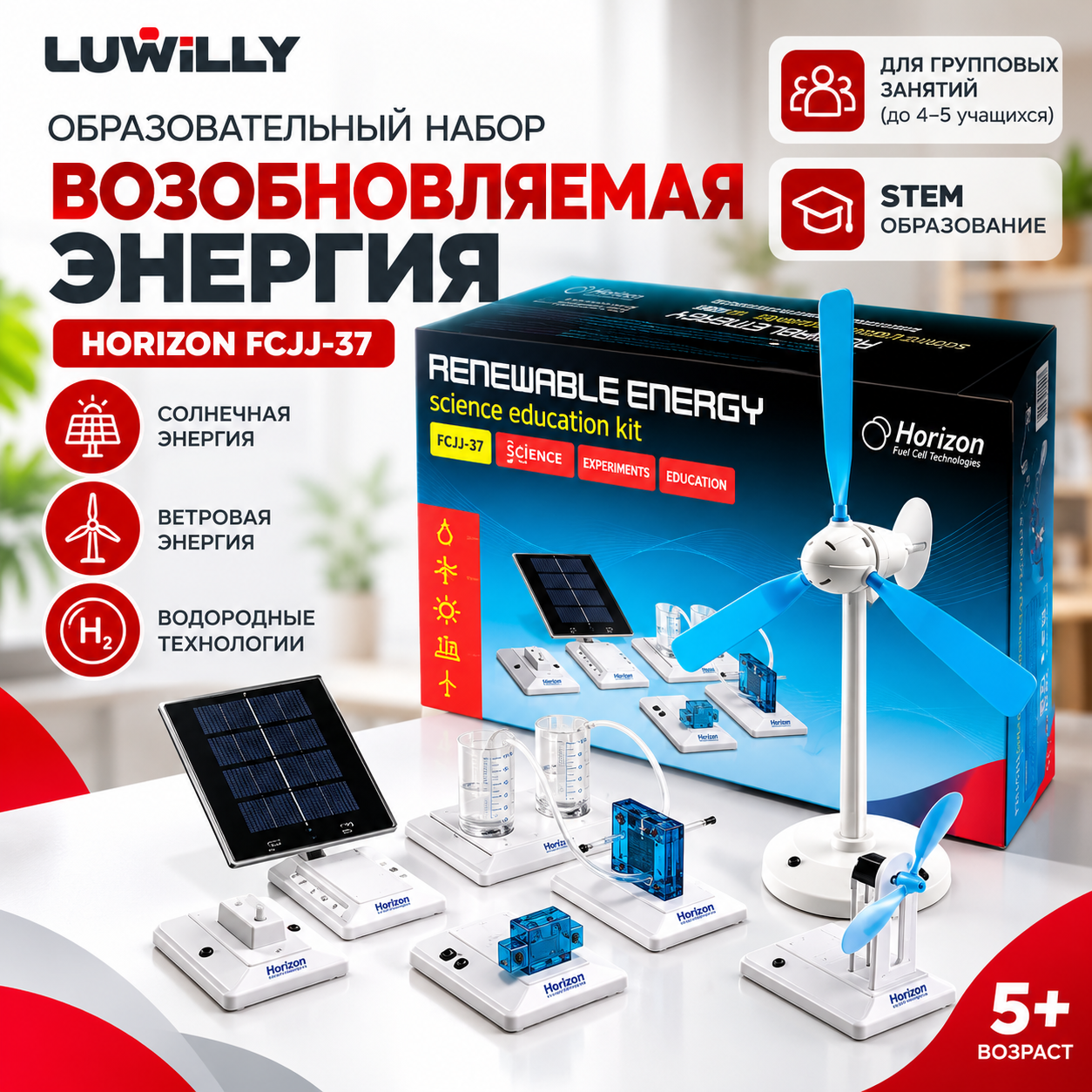

Комплектация

Ветрогенератор и принадлежности:

• Корпус ветрогенератора.

• Роторная головка для профилированных лопастей.

• 9 профилированных лопастей.

• Роторная головка-адаптер для листовых лопастей.

• 3 полипропиленовые листовые лопасти.

• Инструмент для разблокировки ротора.

• Основание с подставкой для турбины.

• Алюминиевая ветротурбина.

Солнечная и водородная энергетика:

• Солнечная батарея мощностью 1 Вт.

• PEM-электролизёр с основанием.

• PEM-топливный элемент с основанием.

• Резервуар для кислорода.

• Резервуар для водорода.

• Внутренние газовые контейнеры.

• Основание модуля резервуара для воды и газа.

Дополнительные компоненты:

• Основание модуля монтажной платы.

• Модуль переменного резистора 100 Ом.

• Комплект гибких соединительных проводов 2 мм.

• Прозрачные силиконовые трубки.

• Адаптеры, трубчатый зажим и продувочный клапан.

• Пластиковые штифты для электролизёра.

• Батарейный блок с соединительными проводами.

• Шприц.

• Руководство по сборке.

• Компакт-диск с учебными материалами.

Применение

Образовательный комплект Horizon FCJJ-37 подходит для уроков физики и химии, занятий по инженерии и энергетике, лабораторных практикумов, STEM-проектов и исследовательской деятельности учащихся.

Horizon FCJJ-37 «Возобновляемая энергия» — комплексное учебное решение для знакомства с современными энергетическими технологиями через наглядные эксперименты и практическую работу.
